鑒于磨礦工藝對選礦廠的重要性，紅星大型礦山設備生產廠家對磨礦工藝的設計嘗試新工藝、新技術、新設備。下面以銅鉬礦為加工原礦石進行設計比較。

一、礦石性質

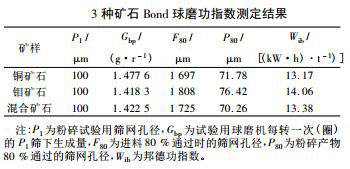

礦石類型分為以銅為主的銅鉬礦石（下稱“銅礦石”）、以鉬為主的鉬銅礦石（下稱“鉬礦石”）。原礦露天開采，淺部以銅礦石為主，深部以鉬礦石為主。銅礦石、鉬礦石及混合礦石（銅礦石與鉬礦石質量比為1∶1）的真密度分別為2．73t/m3、2．64t/m3、2．67t/m3，普氏硬度系數8～10。三種礦石球磨Bond功指數測定結果見下表。

二、碎磨工藝流程設計

1、碎磨工藝流程方案比較

（1）方案比較基礎

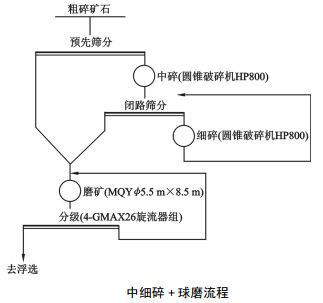

考慮礦石性質、建設規模、設備供貨周期等因素，設計時對方案一（中細碎+球磨（2CB）流程）與方案二（半自磨+頑石破碎+球磨（SABC）流程）進行了比較。方案比較的基礎:生產規模36000t/d，工作日330d/a，破碎篩分工作時間18h/d，半自磨、球磨工作時間24h/d，半自磨流程頑石產率按35%～40%選擇設備；比較范圍從粗碎排料開始至旋流器溢流為止。兩種碎磨方案的工藝流程見下面2張圖。

（2）方案比較結果

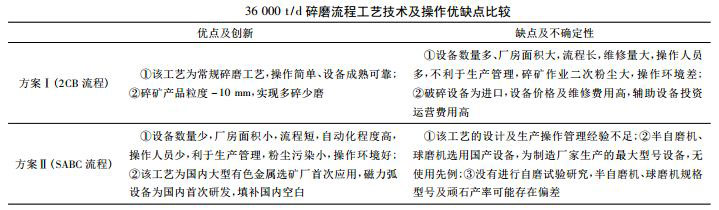

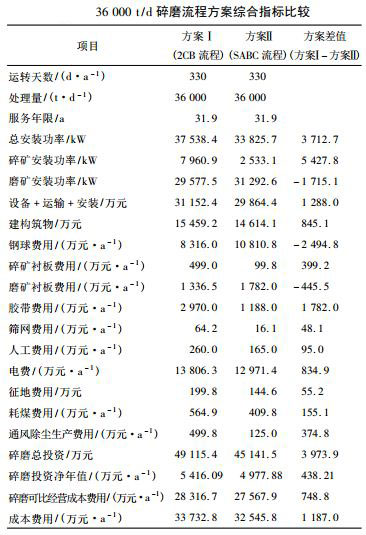

兩種碎磨方案投資及運營技術經濟綜合指標比較結果見表2，工藝技術及操作優缺點比較結果見下表。

由上述比較結果可知：碎磨系統總投資方案Ⅱ比方案Ⅰ節省3973．9萬元、成本費用年節省1187．0萬元；方案Ⅱ流程短、設備數量少、自動化程度高、操作環境好，在工藝技術、設備選型、流程配置等方面都具有創新性。因此，設計碎磨流程推薦方案Ⅱ，即SABC碎磨工藝流程。

2、SABC碎磨工藝流程簡介

露天采出的礦石粗碎后產品粒度為－300mm，經膠帶輸送機運至儲礦堆場，再經重型板式給礦機及膠帶輸送機給入Ф8．8m×4．8m半自磨機。半自磨機排礦經磁力弧除鐵及直線振動篩分級，篩上+7mm頑石給入頑石倉，由HP800圓錐破碎機開路破碎后返回半自磨機；篩下－7mm產品進入由Ф6．2m×9．5m溢流型球磨機及10－GMAX26旋流器構成的閉路磨礦系統。旋流器溢流細度為－200目占60%～65%，沉砂返回球磨機。

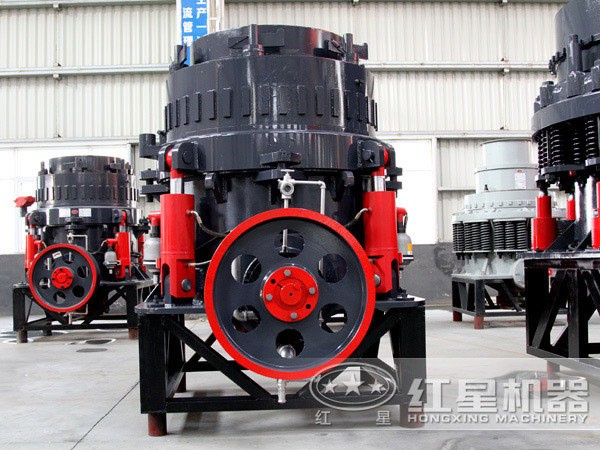

圓錐破碎機，用于破碎，如上圖

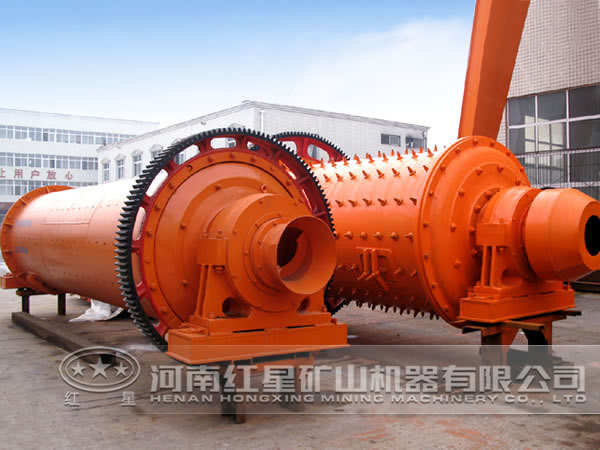

用于研磨的球磨機，如上圖

3、碎磨工藝流程設計創新點

（1）頑石倉溢流旁通措施

頑石破碎機可隨時短路掉，且不影響生產的連續性。根據頑石產率變化，實現SABC流程與SAB流程的靈活切換，增強流程的適應性。

（2）磁力弧除鐵系統

半自磨機頑石窗開口尺寸60mm，因此半自磨機排料中混雜著小于60mm的碎鋼球，碎鋼球在系統中影響頑石破碎機的正常運行；同時，小于7mm篩孔的碎鋼球進入砂泵池會對砂泵、旋流器、礦漿管道造成嚴重磨損，縮短使用壽命。傳統的除鐵方式難以將碎鋼球除盡，為解決上述問題，行業專家人員一起研制了MA－2211型磁力弧，成功應用于該項目建設中。生產實踐證明：磁力弧除鐵較徹底，能保證碎磨系統的暢通，增加過流件的使用壽命，在設計的其它項目中也得到了很好的應用。
